PDB ＰＩＣマイコン用開発・実験ボード ＰＤＢ１８−ＰＢ の商品概要 ＰＩＣマイコンの開発や試作・実験・電子工作などに利用可能なボードです。
ＰＤＢ１８用周辺回路拡張ボード 新発売
PDB18と接続していろいろな製作例が実現できます。
→詳細はこちらＰＤＢ１８−ＤＳの特徴
◆ ＰＩＣを実装したままでプログラムの書き込みが可能です。
書き込みに必要なピン※は全てコネクタで外部に出ており、付属のケーブルでライタに
接続し書き込みを行います。また、書き込みに必要な信号線は全てスイッチで
切り替えるのでピンの入出力回路に特別な配慮をする必要はありません。
※ 低電圧プログラミング用ピン（ＰＧＭ）は除く。◆ ＵＳＢコネクタからの電源供給で即使用が可能です。
（ＵＳＢインターフェース機能を装備しているわけではありません。）
◆ ユニバーサル基板部分が広く取ってあります。
実験回路や試作回路などを組むことが可能です。
◆ タカチ製のプラスチック・ケースＳＳ−１２５に取付可能です。
また切断・穴あけ加工をする事で、さまざまなサイズのケースに組み込むことが可能
です。
開発用セット（ＰＤＢ１８−ＤＳ） 基板のみ（ＰＤＢ１８−ＰＢ）
PICkit2によるプログラムの書き込み
４回路ののスイッチでPICの書き
込み用のピンを、内部回路と切り
替えて外部コネクタに接続します。
PICkit2やPICkit3で18ピンのPICに
書き込むのに便利です。基板と書き込み用部品セット（ＰＤＢ１８−ＰKS） 市販ケースへの取付
上：切断・穴あけ加工を行いSS-90に収納。
下：そのままでSS-125に取付。製作例 ： ４入力モニタ付き警報装置
（住宅用防犯機器）
この装置の製作記事はトランジスタ技術誌
２００５年１０月号に掲載されています。製作例 ： 万能センサＢＯＸ
（住宅用防犯機器）
この装置の製作記事はトランジスタ技術誌
２００５年１２月号に掲載されています。回路図 ケーブル 外形図 取扱説明書 動作チェック
Type ＰＤＢ１８−ＰＢ（基板のみ）
１−９枚
価格 972円
送料 150円
１０枚以上
単価 864円
送料 見積り
部品未実装の基板のみです。
※ 回路図・外形図等の資料は本ページからダウンロードしてください。
Type ＰＤＢ１８−ＰＫＳ（基板と書き込み用部品セット）
１−９セット
価格 1,134円
送料 150円
１０セット以上
単価 1,026円

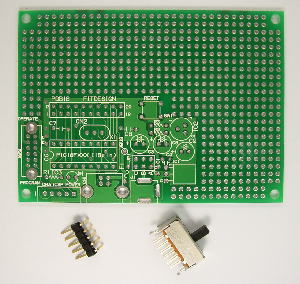

送料 見積り部品未実装の基板と書き込み用部品のセットです。PICkit2やPICkit3で
18ピンのPICに書き込むのに便利です。
＜セット内容＞
ボード（部品未実装） １枚
Ｌ型ピンヘッダ（5ピン） １個
４回路スライド・スイッチ １個
送料
単品注文の場合、
上記となります。
定型外普通郵便で発送します。
複数のご注文や、他の商品と合わせてご注文の場合
は、別途見積もりいたします。ご注文方法 ご注文の型式（Ｔｙｐｅ）、数量とお客様のお名前、会社名、発送先住所を明記
の上、メールまたはファックスでご注文ください。折り返し合計金額と
振り込み先を連絡します。商品は原則として入金確認後の翌日中に発送
します。
ｆａｘ 046-273-9231お支払い方法 原則として前払いでお願いしていますが会社法人や学校関係のお客様に
ついては、お支払い条件について応談させて頂きます。お気軽にお申し付け
下さい。ご注文 お問い合わせ 通信販売について 原因は不明ですが、まれにeメールの不達が確認されています。
申しわけありませんが１日以上経過しても返事がない場合は電話や
ファックス等で連絡して頂きますようお願いいたします。
ｔｅｌ & fax 046-273-9231 フィットデザイン 秦（ハタ）
