ＰＤＢ１８ーＤＳの動作チェック方法

●

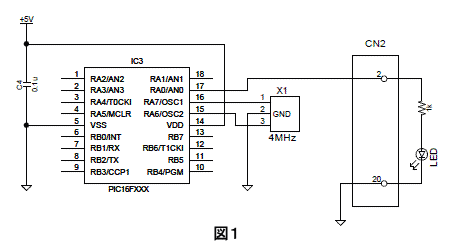

回路図 　図１は動作チェック用の回路図です。ＰＤＢ１８−ＤＳのＸ１に４ＭＨｚのセラミック発振子を装着し、ＣＮ２の２ピンと２０ピン間に１ｋΩの抵抗とＬＥＤを接続してください。

●

テスト・プログラム 　このテスト・プログラムでは電源を投入するとＬＥＤが約５Ｈｚで点滅します。 　ソースはＭＰＡＳＭで記述してあります。 　プログラムのファイル名をクリックしてダウンロードしてください。 ﾃﾞﾊﾞｲｽ ﾌﾟﾛｸﾞﾗﾑ・ｿｰｽ Hex PIC16F84A test84a.asm test84a.hex PIC16F628A test628a.asm test628a.hex PIC16F189 test819.asm test819.hex PIC16F88 test88.asm test88.hex

●

チェックの手順

�@

前述の動作チェック用回路を製作します。

�A

デバイスに対応するプログラムを書き込みます。（取扱説明書参照）

�B

ＳＷ２をＯＰＥＲＡＴＥにしてＵＳＢコネクタ等から電源を投入します。

以上の操作でＬＥＤが約５Ｈｚで点滅することを確認してください。
