LMD04 |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ＤＭＸ５１２で制御可能なＬＥＤ調光器 (アドレス手動設定・DMX絶縁タイプ)
Type LMD04
|
|
|
|
|
● ＬMD０４の概要 |
|
|
|
|
| ◆ |
ステージ照明の制御等で使用される通信規格ＤＭＸ５１２で
制御可能なＬＥＤ調光器です。 |
| ◆ |
調光データとＬＥＤの見た目の明るさを比例させるための
補正処理を内蔵しており、より自然な調光制御を実現して
います。
上面のDIPスイッチで機能のON/OFF設定が可能です。
|
| ◆ |
補正処理をおこなう場合の調光の階調は最大で1024階調
であり、特に微小レベルの制御できめ細かい調光を行い
ます。 |
| ◆ |
DMXアドレスは３桁ロータリーコード・スイッチにて1〜512に
設定可能です。 |
| ◆ |
DMX信号は内部回路と絶縁されているため、安全性に
優れております。 |
| ◆ |
DIPスイッチにて終端抵抗（120Ω）の挿入をON/OFFでき
ます。 |
| ◆ |
本製品１台で最大２４Ｖ、７Ａ（１６８Ｗ）のＬＥＤモジュールを
駆動することが可能です。 |
| ◆ |
DMXコネクタはXLR3pinとXLR5pinの２タイプを用意しており
ます。 |
詳細は取扱説明書をご覧下さい。
|
|
|
|
|
● デモ動画(動画内の機種はLMD03です。)
|
|
|
|
|
● 応用事例

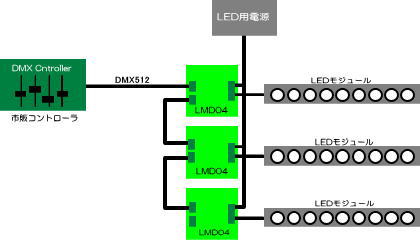

◆ ステージ照明など
市販のコントローラを使用して手動で制御する例です。

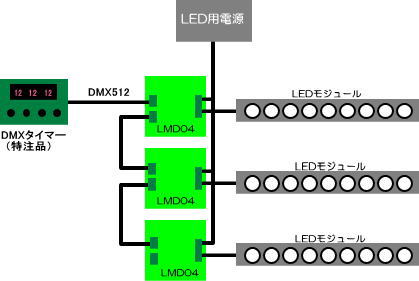

◆ 植物工場など
特注のDMXタイマーやパターン発生装置を使用して自動制御する例です。
|
|
|
|
|
● 特注品の対応
お客様の用途の合わせた特殊仕様品の設計・製作を承ります。
こちらへメールにてお問い合わせ下さい。
＜特注仕様の例＞
・ 端子台等の取り付け
・ リレー出力等の増設
・ スムージング機能の追加
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
● 評価用デモ機貸し出しのご案内 |
|
|
|
|
|
評価用デモ機の貸し出しを行っております。貸出期間は１０日間程度です。また返送の手配と費用は
お客様のご負担でお願いいたします。こちらからメールでお申し込み下さい。なお、貸し出しは法人の
お客様に限らせて頂きますのでご了承下さい。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
● 仕様 Type LMD04 |
|
|
|
|
| 項目 |
仕様 |
| 電源電圧 |
ＤＣ７〜２４Ｖ
（端子台から供給） |
| 出力数 |
１ |
| 出力電流 |
７Ａ（max） |
| 制御信号の規格 |
ＤＭＸ５１２
※ DMX512信号と内部回路は絶縁。 |
| ＤＭＸ入出力コネクタ |
ＸＬＲコネクタ（3ピン または 5ピン） |
| アドレス設定 |
３桁ロータリーコード・スイッチにて1〜512に設定可能 |
| 終端抵抗 |
DIPスイッチにて１２０Ω抵抗のON/OFFが可能 |
| 調光特性 |
調光データ（０〜２５５）と見た目の明るさを比例させるための補正処理を
内蔵。
※ DIPスイッチで機能のON/OFFが可能 |
| 保護回路 |
約８Ａ以上の出力電流が流れるとＬＥＤが点灯、
約４０Ａ以上で出力をＯＦＦにしＬＥＤが点滅する。 |
消費電流
（制御回路が消費する電流） |
２０ｍＡ（max） |
| 使用温度範囲 |
０〜３５℃ |
| 外形寸法 （約） |
W １１０ , H ５０ , D １２０ (mm) |
| 質量 （約） |
３１０ｇ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Type LMD04-3(XLR3ピンコネクタタイプ) |
価格（税込）
18,700円
送料無料 |
＜商品の構成＞
本体 １台
取扱説明書 １部
|
|
|
|
|
|
|
|
| Type LMD04-5(XLR5ピンコネクタタイプ) |
価格（税込）
20,900円
送料無料 |
＜商品の構成＞
本体 １台
取扱説明書 １部
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
送料 |
送料は返信メールで
ご案内いたします。 |
ゆうパックなどの宅配便で発送します。
税込11,000円以上のお買いあげで送料は無料
となります。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
