LFD04 本製品はLQD04の後継機となっております。 パソコンで作成したパターンで自動調光するＬＥＤ調光器 Type LFD04
オリジナルの調光制御を低価格で実現
各LED出力は最大3Aの駆動能力（DC24VまたはDC12V）
調光パターンは簡単ソフトでらくらく作成
● ＬFD０4の概要
標準タイプ LDF04-BM
◆ ５チャネル出力で各チャネルは3Aの駆動能力（合計15A） ◆ 過電流保護や電源逆接続保護などの安全対策を装備。 ◆ 見た目の明るさ変化をリニアにする補正機能を装備。 ◆ 調光方式は最小1/1024ステップの細かいPWM制御で実現 ◆ パソコンで作成した調光パターンを書き込み可能。
（最大80ステップ）◆ 子機の連結により最大40チャネルまで増設が可能。
子機（5出力）を内蔵したタイプ
LFD04-BMS

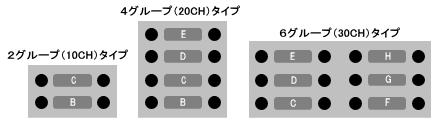

子機の連結で最大40CH出力
詳細は取扱説明書をご覧下さい。
● 調光パターン作成ソフト
付属の専用ソフトにより、最大４０チャネル、８０ステップの調光パターンを作成できます。
調光パターンの作成はパターン・チャートのマスをクリックする等の簡単操作で実現できます。
ソフトの操作方法(pdfファイル) USB変換アダプタ 作成したパターンの書込みには付属の
USB変換アダプタを使用します。
● 用途
・ ＬＥＤイルミネーション
・ ＬＥＤ看板
・ 施設照明
・ 商品展示などの効果照明
・ インテリア照明
・ ＬＥＤアート
● 特注品の対応
お客様の用途の合わせた特殊仕様品の設計・製作を承ります。
こちらへメールにてお問い合わせ下さい。
＜特注仕様の例＞
・ 増設用子機ボックス
● 評価用デモ機貸し出しのご案内 評価用デモ機の貸し出しを行っております。貸出期間は１０日間程度です。また返送の手配と費用は
お客様のご負担でお願いいたします。こちらからメールでお申し込み下さい。なお、貸し出しは法人の
お客様に限らせて頂きますのでご了承下さい。● 仕様 Type LFD04-BM
項目 仕様 電源電圧 ＤＣ７〜２４Ｖ 出力数 ５ 出力電流 各チャネル３Ａ（max）、合計１５Ａ （max） 調光方式 PWM方式 （PWM周波数は約500Hｚ） パソコンとの接続 ＵＳB変換アダプタ（付属）による。 調光パターンのステップ数 ８０ステップ（max） 調光スピードの調整 半固定ボリウムで１ステップの時間を０．７秒〜２０秒の範囲で調整可能 保護回路 いずれかの出力に約20A以上の電流が流れると、出力をＯＦＦ にしＬＥＤが点滅する。 消費電流 ２０ｍＡ（max） （制御回路が消費する電流。） 使用温度範囲 ０〜４０℃ 外形寸法 （約） W ９０ , H２０ , D６０ (mm)
※ツマミ、リード線などの突起部を含まず。質量 （約） ２８０ｇ
Type LFD04-BM + USB変換アダプタ セット
価格（税込）
35,200円
送料は下記製品本体とUSB変換アダプタのセットです。LED出力は5CHです。
（パソコンで作成した調光パターンを製品に書き込むためには、
USB変換アダプタが必要となります。）
＜商品の構成＞
本体 １台
取扱説明書 1部
CD-ROM（パターン作成ソフトを収録） １個
USB変換アダプタ １台
Type LFD04BM
価格（税込）
26,400円
送料は下記
製品本体のみとなります。
USB変換アダプタは付属しません。
＜商品の構成＞
本体 １台
取扱説明書 1部
Type LFD04-BMS + USB変換アダプタ セット
価格（税込）
48,400円
送料は下記
子機を内蔵した製品本体とUSB変換アダプタのセットです。
LED出力は10CHです。
（パソコンで作成した調光パターンを製品に書き込むためには、
USB変換アダプタが必要となります。）
＜商品の構成＞
本体 １台
取扱説明書 1部
CD-ROM（パターン作成ソフトを収録） １個
USB変換アダプタ １台Type LFD04-BMS
価格（税込）
39,600円
送料は下記子機を内蔵した製品本体のみとなります。LED出力は10CHです。
USB変換アダプタは付属しません。
＜商品の構成＞
本体 １台
取扱説明書 1部
Type LFD04-BSｘｘ（特注対応） 子機専用機を特注対応で製作いたします。
価格はお問い合わせください。
詳細仕様について確認の上、お見積りいたします。送料 送料は返信メールで
ご案内いたします。ゆうパックなどの宅配便で発送します。
税込11,000円以上のお買いあげで送料は無料
となります。
ご注文方法 ご注文の型式（Ｔｙｐｅ）、数量とお客様のお名前、会社名、住所を明記の
上、メールまたはファックスでご注文ください。折り返し合計金額と
振り込み先を連絡します。
ｆａｘ 046-273-9231お支払い方法 原則として前払いでお願いしていますが会社法人や学校関係のお客様
については、お支払い条件について応談させて頂きます。お気軽に
お申し付け下さい。ご注文 お問い合わせ 通信販売について m 原因は不明ですが、まれにeメールの不達が確認されています。
申しわけありませんが１日以上経過しても返事がない場合は電話や
ファックス等で連絡して頂きますようお願いいたします。
ｔｅｌ & fax 046-273-9231 フィットデザイン 秦（ハタ）。
